PYG310数显型电梯前室差压传感器+显示型电梯前室压差传感器产品参数

一、方案概述
该方案通过使用PYG310精密型压差控制器检测前室/走道或楼梯间与前室的压差值，带四位数字显示实时的压差值，同时有报警设定值显示，并将信号转换为开关控制信号，控制旁通泄压阀控制箱电源的启动和停止，实现加压送风泄压作用。

二、PYG310精密型压差控制器
简介

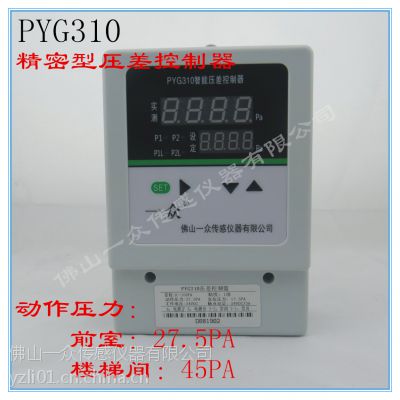

PYG310
精密型压差控制器是我司专门为正压送风系统（前室，楼梯间，地下避难所等）压差控制开发的一款专用产品，该产品采用美国进口高精度、高稳定传感器，配套ASIS高性能放大电路，四位数字显示实测压差值及设定压差值，报警指示灯显示；外壳采用壁挂方式；前端采用直径6mm压迫式阶梯管，使用方便，连接可靠，确保产品具有良好的密封性及防护等级。
高品质的传感器，精密的放大线路，严格的生产制作工艺，完善的检验及老化测试设备，确保了优异的产品品质。该产品广泛的应用前室（合用前室）压差测控系统、封闭避难层、防烟楼梯间压差测控系统；室内外压差检测、过滤网堵塞监控系统等干燥气体的压差测控系统。
特点
◆采用美国进口压差芯体，精度高，稳定性好；
◆四位数字显示实测压差值及设定值
◆具有零点、满量程补偿，温度补偿的***设计；
◆采用高精度和高稳定性ASIS高性能放大电路，稳定性好；
◆供电及信号输出采用总线制传输；
◆系统采用总线制连接，单机独立工作方式，任意一台故障不影响其余设备正常工作；
◆标准外挂式结构、安装方便、可靠性高；
◆输出信号多样化（开关信号，电流信号、RS485数字信号）；
◆可提供与压差控制器配套的旁通泄压阀控制电箱。

PYG310数显型电梯前室差压传感器+显示型电梯前室压差传感器产品参数

技术参数
压力形式: 表压，压差
测量范围: 0～100pa
耐    压：1000PA
精    度: 1级
动作压力: 前室/走道动作压力：27.5Pa,复位压力：17.5PA
楼梯间/前室动作压力：45Pa,复位压力：35PA
显示范围:-1999～9999字，四位数字
输出方式:开关信号（24VDC/3A）
工作电压: 24VDC
介质温度:-20～85℃
密封等级:IP65
过载能力:150%FS
外形尺寸：172*112*60
重    量：350g

我司正压送风系统前室/楼梯间压差控制器通过控制旁通泄压阀控制箱的通断电来控制旁通泄压阀的打开和关闭，实现加压送风泄压及自动复位。
该产品采用总线制接线方式，控制系统仅需四根线，其中两根为供电给压差控制器工作的电源线，另两根为控制旁通泄压阀的控制线。其中6-5号端子接电源线；1-2号端子（楼梯间45PA动作，35PA复位）（前室27.5PA动作，17.5Pa复位）为控制信号输出端子。

产品质保，终身维护            （保修13个月）
佛山一众传感仪器有限公司
